什么是拉弧式螺柱焊?(拉弧式螺柱焊的工作原理)

2017-11-30

  拉弧式螺柱焊又叫电弧式螺柱焊, 与储能式螺柱焊不同,拉弧式螺柱焊没有向电容充电的过程,而是通过变压器/整流器降压后直接放电,其工作原理与普通电焊焊接类似。

  由于不需要预充电,电能可以源源不断地释放,所以焊接时间长短可以控制,根据设备功率不同,可焊螺柱直径范围为3-25mm。

拉弧式螺柱焊的特点

  焊接特性 产生影响
电源规格: 380V,50Hz
焊接时间: 5-2000毫秒,可调整  可焊螺柱直径范围更大,熔池更深
焊接电流: 根据设备功率
熔池深度: 较深

 1. 对板材厚度有要求

 2. 可在热轧板上焊接

 3. 焊接强度高

最小板厚:

短周期:螺柱直径的1/8

长周期:螺柱直径的1/4

背面印痕: 较深  板材较薄时可能产生印痕或小范围变形
焊接强度: 非常高



焊接方式与保护方式

  根据螺柱直径不同以及使用场合不同,拉弧式螺柱焊有不同的焊接方式以及保护方式。

  焊接方式分为“短周期螺柱焊”和“长周期螺柱焊”。

  保护方式分为“无需保护”、“气体保护”和“瓷环保护”



短周期螺柱焊工艺流程

  短周期螺柱焊即焊接时间在5-100毫秒的拉弧式螺柱焊,由于焊接时间较短,所以熔池相对较浅(但比储能式螺柱焊的熔池深)。

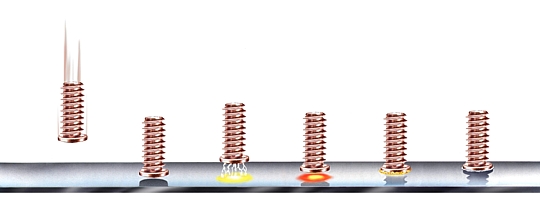

短周期螺柱焊

短周期螺柱外形特点

短周期螺柱外形特点

  短周期螺柱带有一圈法兰,这样无论在焊接处是否产生气孔,螺柱的焊接处抗拉强度,始终将大于螺柱自身的强度。

  短周期螺柱的外形与储能螺柱相似,所以也可以用储能螺柱来进行短周期螺柱焊接

  根据设备功率不同,短周期螺柱焊最大可焊M12的螺柱(ARC1550拉弧式螺柱焊机,ARC800拉弧式螺柱焊机短周期可焊至M8)

  螺柱直径在6毫米及以下时,可以不采用任何保护措施。

  螺柱直径在8毫米及以上时,应采用气体保护,这样可以避免产生气孔。

长周期螺柱焊工艺流程

  长周期螺柱焊的焊接时间在100毫秒以上,由于焊接时间较长,所以熔池较深,可焊螺柱直径较大,对板材表面质量要求较低,要求板的厚度较大。

长周期螺柱焊工艺流程

长周期螺柱外形特点

长周期螺柱

  由于长周期螺柱焊本身焊接熔池较深,所以螺柱本身无需法兰提高焊接强度。

  根据螺柱材质不同,低碳钢螺柱前端需镶嵌小铝球用于焊接时的引弧,而不锈钢螺柱不需要小铝球。

  由于熔池较深,气体保护对熔池的塑形能力较差,并且较易受到电弧偏吹影响,所以在焊接M12以上的螺柱时,宜采用瓷环保护焊接。
