螺柱焊(SW)

2017-12-28

螺柱焊它用于将螺柱或附件焊接到一些金属表面上。SW被认为是一种弧焊工艺,因为焊接热量是由螺柱和基材之间的电弧产生的。

典型的SW设备见图3.38。螺柱焊设备包括一个直流电源,一个控制部分和一把螺柱焊枪 。有些设备还包括螺柱自动送给装置,以及用于铝螺柱焊的保护气体。

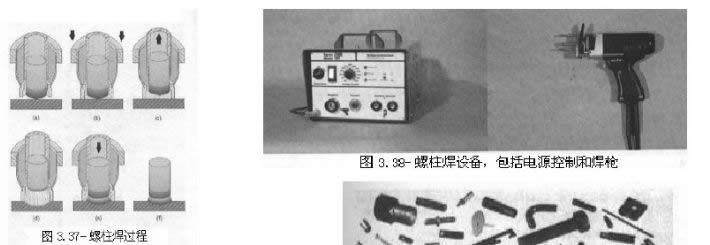

该工艺由一把机械焊枪控制,焊枪通过控制盘连接到电源上。因而,焊接可以容易且重复地完成。焊接过程由四个周期组成,当螺柱定位且按下触发钮,控制箱就对时间和顺序进行控制。图3.37给出了这些顺序。

简图(a)显示的是已就位的焊枪,它带有螺柱和衬套。接下来的(b)显示定位且与工件接触。在(c)中,触发器被按下,得到初始电流,接着焊枪提起螺柱以维持电弧。在(d)中,电弧快速熔化螺柱的端头和位于螺柱下方的工件的一个点状区域。在(e)中,焊枪中的定时器切断电流,焊枪中的弹簧将螺柱插入工件。图(f)显示完工的螺柱焊。当一切正常,螺柱焊缝应在螺柱断面上完全熔合,同时,还有加强角焊缝或飞边环绕整个螺柱的底部。

螺柱焊(SW)

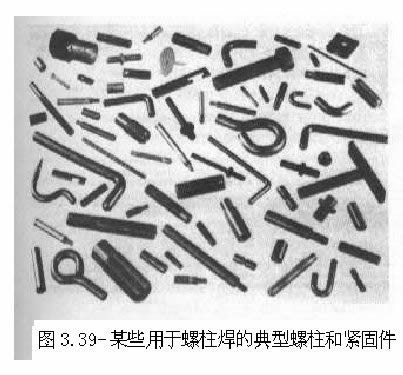

由于SW的简单和简洁,它被广泛地在各种工业中应用于各种金属。图3.39显示了可用的各种各样形状和规格的螺柱。

建筑和桥梁业广泛地使用螺柱焊作为钢结构的剪切连接。浇注的混凝土覆盖在附着在粱上的螺柱上,形成机械连接,使钢和混凝土发挥合成作用,从而增强了结构的总体强度和刚性。

由于SW具有众多的优点,因而得到广泛的应用。首先,焊接过程是由连接在枪上的控制器控制,因而,当控制部分设置完成后,对操作人员的技能要求很低。另外,SW是极其经济和有效的方法将各种附件焊接到表面上。它不需要钻孔,没有其它手工焊接方法的单调冗长。焊接之后,很容易检查。首先进行外观检查以保证360方位上都有飞边。然后,用锤击或拉脱的方法评价它是否合格。当采用锤击方法时,好的螺柱焊会弯曲成环状而差的接头会脱落。

由于工艺过程是机电控制的,它的主要局限在于设备。电气或机械的故障会导致不良的焊接质量。另外,螺柱的形状要受焊枪夹具配置的限制。

SW可能出现两种缺陷。它们是360°方位上飞边不全和结合面上未熔合。它们都是由于设备设置不当或是接触不充分造成。母材上有水或大量的锈或铁屑,同样会影响焊接质量。
