螺柱焊的基本原理

2017-12-28

螺柱焊机电弧焊(SW)是利用金属螺柱(可类似零件)与板状工件之间的电弧实现焊接的一种电弧焊方法。这种方法不使用填充金属,可使用或不使用保护气体或焊剂,一般使用环绕螺柱端部的瓷环进行局部保护,通常在结合表面充分熔化的瓷环进行局部保护,通常在结合表面充分熔化施加一定的压力。这种方法是20世纪30年代发明的。图5.24示出了螺柱焊焊接实例。螺柱焊有多种形式。

(1)螺柱焊的基本原理

有很多人对螺柱焊是否是真正的电弧焊表示怀疑。这种方法的应用领域非常窄,而且具有与上述种电弧焊方法不同的金属连接过程。这种方法仅用于将一个预制螺柱(或类似零件)的一端焊接到工件上,它事实上是电弧焊和锻的组合方式。焊接过程分为两步;首先螺柱端部与工件接触,通电后使电弧引燃,加热并熔化螺柱端部和工件的连接表面;螺柱端部和工件的连接表面充分熔化后,断电并立即施加一定的压力,将螺柱压向工件。熔化的螺柱端部与工件表面上的熔池熔合,凝固后实现连接。通常利用一个环绕在螺柱端部的瓷环进行局部保护,或利用涂覆在螺柱端部的一定成分的焊剂进行保护。

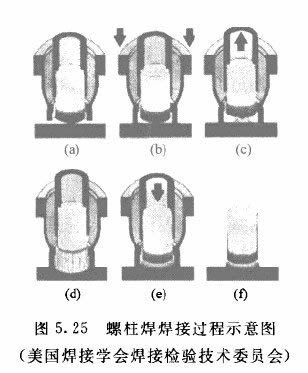

图5.25为螺柱焊焊接过程示意图。首先用螺柱焊焊枪夹住螺柱,降低焊枪,使螺柱与工件接触(图(a)和图(b)}。按下焊枪上的触发开关,接通焊接回路的电流。焊接电流触发焊枪上的继电器,驱动螺柱离开工件表面,引燃电弧{图(c)、图(d)}。控制回路中的计时器开始对电弧燃烧进行计时。燃弧时间达到预定的时间后,切断焊接电流,焊枪上的电磁线圈释放,在弹簧力的作用下将螺柱太向工件表面上的熔池{图(c)}。熔池凝固后形成焊缝。然后,焊枪释放螺柱,瓷环破裂,露出焊缝{图(f)}.

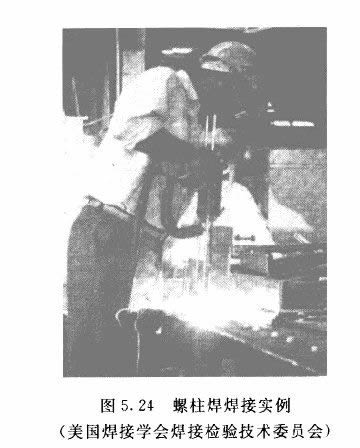

螺柱焊焊接实例

螺柱焊焊接过程示意图
