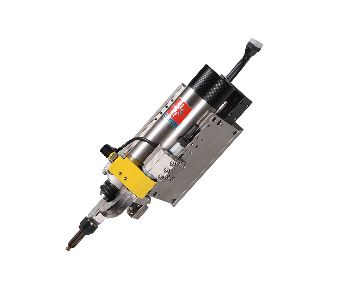

螺柱焊枪 AH70.2

AH70.2

AH70.2是一款功能先进、实用、可靠、精度高的全自动螺柱焊枪,可以和KӦCO或WINTURES焊接 电源形成焊接系统,完成多种焊接螺柱的自动焊接。通过更换一些配件,AH70.2可以焊接的螺柱范围覆 M3x6 – M10X40的短周期螺柱、长周期和多种专用焊接螺柱。这款焊枪采用高精度的电磁提升装置, 如果配合外部的伺服控制系统,提升高度精度可以达到±0.05mm,从而实现对焊接能量的精确控制。由 于采用高精度的滚珠直线轴承和高精度运动轴,焊枪本身的位置精度可以达到±0.05mm。

为适应用户工件的差异,本款自动焊枪标配工件高度的自适应装置,在用支撑套筒的情况下,可以适 ±10mm的工件高度偏差,从而降低对用户工件或工装的精度要求,降低用户工装成本。

对于在曲面工件上螺柱焊接,可以使用非支撑套筒的焊接模式,焊枪自动感知工件的位置,并以此为 初始位置,开始焊接周期。

焊枪标配TURKE传感器,用来检测送钉成功与否,并作为下一步动作的必要条件。 AH70.2采用全钢机身,从而使整枪的刚性和耐用性得到充分的保障。这款自动焊枪具备多个传感器

及指示灯,各种状态一目了然,同时对上位控制器提供必要的状态信息。

AH70.2 配备送钉安全装置,如果送钉管松动或脱落,将停止送钉,同时采用有钢丝护套的双层送钉 管,防止意外螺柱飞出的安全隐患。

性能名称

参数或说明

焊接方式

短周期 / 长周期

驱动方式

电磁

适用螺柱范围

Ø3×5-Ø8×40, T-stud, Ground Bolt, Big flange stud.

最高焊接节拍

在M6螺柱, 5m送钉距离条件下, 最高节拍60pcs/min.

提升高度调节范围

0-5mm

提升高度调节精度

无级调节

焊枪焊接定位精度

以Ø4×12为例,±0.05mm

压缩空气

0.4-0.7MPa

异常过压报警指示灯

送钉管安装正常指示灯

预压到位指示灯

送钉管送钉到位指示灯

气体保护焊接

选配

焊接电缆

50mm2×5m 高柔性,可根据现场延长至10m

控制电缆

7芯×5m

电缆护套

枪身材料

钢,镀镍

轮廓体积

330×75×160 mm

重量不含电缆和送钉管

7Kg

快速安装机构

推荐配合使用

KӦCO和WINTURES焊接电源和焊接螺柱
