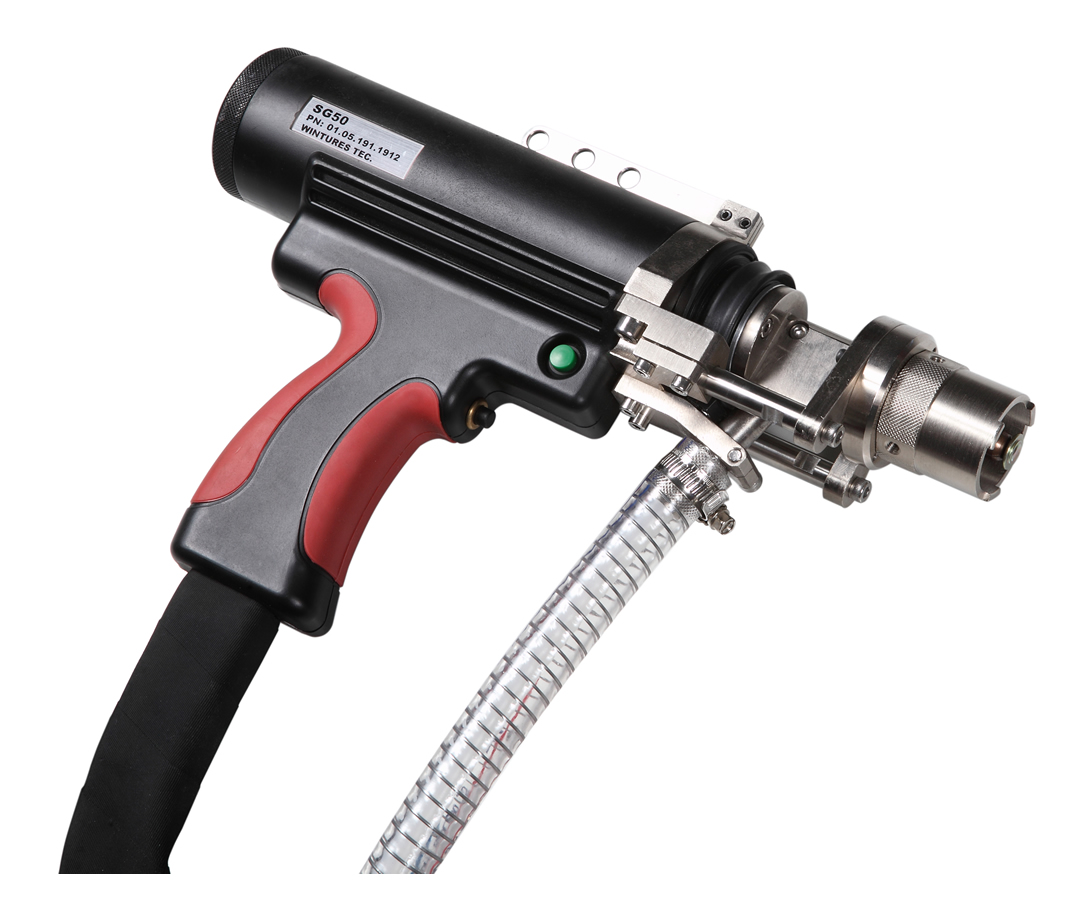

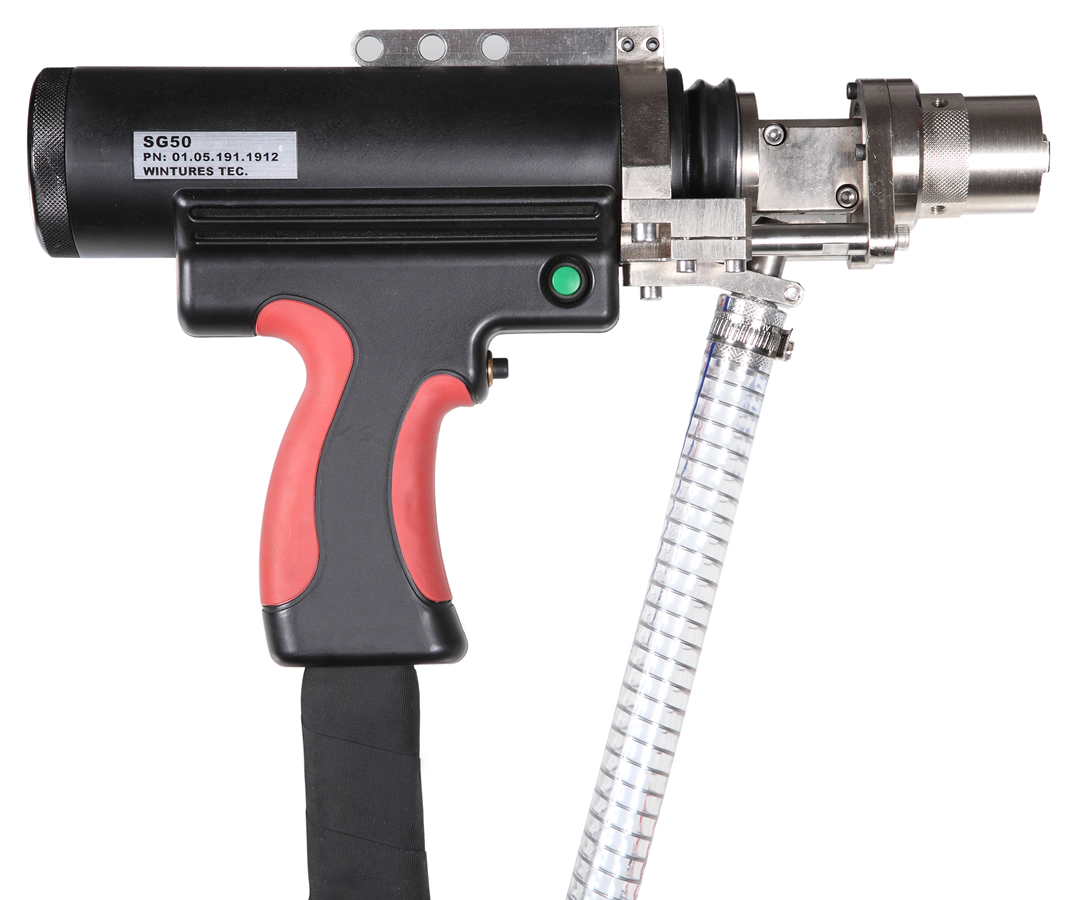

螺柱焊枪 SG50

SG50

这是一款适用于汽车制造行业和其它机械制造行业的通用型半自动螺柱焊枪。 配合不同的专用配件,可以焊接规格在Ø3×5到Ø8×40之间的各种标准和专用焊接螺柱,包括T-stud各种大法兰焊接螺 柱(Big flange stud)和接地螺母 (Ground bolt)。

SG50半自动焊枪采用德国KӦCO的电磁提升机构和国际知名的运动部件和传感器,关键的零部件采用高强度合金钢精密加工和装配而成。具有焊接可靠、耐用、安全性好、操作方便舒适的特点。

为提高半自动焊接的良率,保证焊接强度和下道工序的装配要求,SG50配置焊枪垂直传感器,可以根据实际生产要求和工装夹具状态, 在0-5°之间无级调节。 焊枪配置了提升高度调节装置, 可以在0- 5mm之间无极调节提升高度,也可以通过调节焊接螺柱的突出长度调节提升高度。为了保证操作者的安全,SG50标配送钉管的位置锁紧传感器和双层的送钉管。

焊枪运动的一致性和精确度是保证螺柱焊接质量的关键因素之一,为此每把SG50出厂前都经过运动参数的测试,尤其对于0.6-0.7mm覆铝锌板,焊枪运动特性的确认显得更为重要。

根据焊接工艺不同,SG50可以采用气体保护的焊接模式。 焊枪枪身采用高质量工程塑料注塑而成,手感舒适,标配平衡器吊孔,以适合长时间焊接操作。 本款焊枪适配全系列KӦCOWINTURES焊接电源和送钉器。 焊接的螺柱符合ISO13918的规定。焊接强度和质量标准符合ISO14555的规定。 焊接的螺柱符合ISO13918的规定。

性能名称

参数或说明

焊接方式

短周期

驱动方式

电磁

适用螺柱范围

Ø3×5-Ø8×40, T-stud, Ground Bolt, Big flange stud.

最高焊接节拍

在M6螺柱, 5m送钉距离条件下, 最高节拍60pcs/min.

提升高度调节范围

0-5mm

提升高度调节精度

无级调节

焊枪垂直传感器

垂直角度调节

0-5°无级调节

中心度

0.1mm

压缩空气

0.4-0.7MPa

气体保护焊接

选配

送钉管安全锁

焊接电缆

50mm2×5m  高柔性

控制电缆

7芯×5m

电缆护套

枪身材料

改性尼龙

轮廓体积

315×75×200(mm)

重量(不含电缆和送钉管)

3.3Kg

推荐配合使用

KӦCO和WINTURES焊接电源和焊接螺柱
